Преобразователи частоты Altivar 71Q

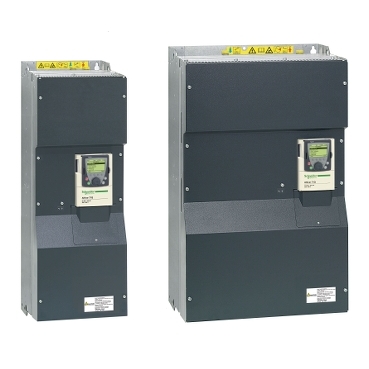

Altivar 71Q – преобразователь частоты с водяным охлаждением для двигателей мощностью от 90 до 630 кВт. Применяется в тяжелых условиях эксплуатации, где требуются преобразователи с очень высокой эксплуатационной надёжностью. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.
Характеристики:
  • 3-фазное питание, 380 - 480 В, для двигателей от 90 до 500 кВт
  • 3-фазное питание, 500 - 690 В, для двигателей от 110 до 630 кВт
  • Конфигурирование, настройка и программирование идентичны преобразователям ATV61/71 с воздушным охлаждением
  • Карта управления насосной станцией (до 5 насосов)
  • Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, Ethernet, Interbus, CC-Link и т.д.)
  • Карты программируемого контроллера
  • Специальные входы/выходы для прикладных функций
  • Карты подключения энкодера
  • Встроенный ЭМС фильтр
  • Использование в контурах охлаждения закрытого или открытого типа
  • Возможность применения в качестве хладагента промышленной или пресной воды
  • Температура подачи хладагента до +55°C
  • Активный выпрямитель напряжения позволяет уменьшить общее гармоническое искажение по току (THDI) преобразователя до уровня ниже 4%
  • Преобразователь Altivar с АВН работает даже в нестабильных сетях
Применение Altivar 71Q

Горные работы и туннелестроение
В герметичных шкафах со степенью защиты IP55 и выше возникает необходимость полностью отводить тепло от блока электропривода. Следовательно, охлаждающая вода должна обеспечить 100-процентное рассеяние тепла. Это легко можно сделать с помощью дополнительного воздушно-водяного теплообменника. При этом необходимая циркуляция воздуха внутри шкафа обеспечивается вентиляторами преобразователя.
При применения в горных работах и туннелестроении преобразователь частоты Altivar 71Q имеет следующие важные преимущества:
  • Встроенные вентиляторы, обеспечивающие внутреннюю циркуляцию воздуха в шкафу.
  • Полное превышение нагрузки доступно даже для минимальных скоростей.
  • Оптимальное соответствие требованиям по низкому уровню шума благодаря полностью закрытому блоку преобразователя.

Дробильное оборудование
Окружающее пространство вокруг приводов дробилок, особенно если речь идёт об утилизации отходов, всегда насыщено пылью, в том числе проводящими частицами. В результате к степени защиты электрооборудования в данном случае предъявляются особые требования. В идеале проникновение опасных частиц предотвращается герметичными перегородками, установленными между доступной зоной подключений, блоком преобразователя и контуром охлаждения.
При использовании в составе дробильного оборудования преобразователь частоты Altivar 71Q имеет следующие важные преимущества:
  • Кожух преобразователя полностью закрыт и не должен открываться для выполнения подключений или ввода в действие.
  • Пусковой вращающий момент неизменно высок, даже в случае частых включений.
  • Вентиляторы преобразователя и воздушно-водяной теплообменник надёжно обеспечивают необходимое охлаждение внутри кожуха преобразователя.

Преимущества Altivar 71Q

  • Высокая устойчивость к внешним факторам
  • Защита встроенного контура охлаждения преобразователя от коррозии за счет применения охлаждающих трубок из нержавеющей стали
  • Эффективная система охлаждения: от 85 до 100% тепловыделения в шкафу управления рассеивается системой водяного охлаждения
  • Минимальные отложения благодаря плавному потоку в контуре
  • Возможность применения в качестве хладагента промышленной или пресной воды
  • Возможность использования система охлаждения закрытого или открытого типа
  • Температура подачи хладагента в контур охлаждения преобразователя частоты до +55°C
  • Уменьшение затрат на создание системы кондиционирования и вентиляции
  • Длительное время работы без технического обслуживания
  • Простота и надёжность монтажа
  • Чёткое разделение электрических и гидравлических соединений
  • Внутренняя перегородка между электронной частью и контуром водяного охлаждения
  • Исключение попадания воздуха в систему охлаждения преобразователя за счёт верхнего подключения гидравлического контура
  • Совместимость со стандартными преобразователями Altivar
  • Конфигурирование, настройка и программирование идентично преобразователям с воздушным охлаждением
  • Возможность использования опций стандартных преобразователей Altivar 61/71
