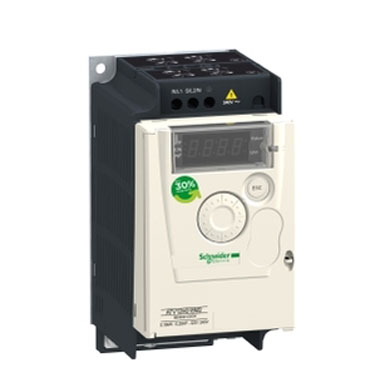

Преобразователи частоты Altivar 12
Преобразователи частоты для небольших машин с трёхфазным асинхронным электродвигателем на 240 В.

Напряжение и диапазон мощностей:
1 х 100-120 В…0,18 - 0,75 кВт
1 х 200-240 В…0,18 - 2,2 кВт
3 х 200 - 240 В…0,18 – 4 кВт

Области применения:

• Простые производственные машины (небольшие транспортёры, упаковочные машины, насосы, вентиляторы и т.д.)
• Простая потребительская техника (турникеты, вращающиеся рекламные щиты, медицинские койки, беговые дорожки, тестомешалки и т.д.)
• Другие области применения:
• Мобильные машины
• Устройства, которые традиционно используются с другими решениями (2-скоростные электродвигатели постоянного тока, механические приводы и т.д.).

Особенности и преимущества:
• Компактность: монтаж в ряд
• Простота: быстрый пуск без предварительной настройки, возможно конфигурирование ПЧ, находящегося в упаковке
• Высокое качество: стойкость к тяжёлым условиям эксплуатации, фильтры ЭМС С1 при однофазном питании 240 В
• Интеграция: последовательный канал связи Modbus
Технические характеристики Altivar 12
ДвигательСетьAltivar 12
Мощность (1)Линейный токПолная мощностьРассеиваем. мощность при номин.токеНоминальный ток lnМакс. переходный ток в течениеАртикул (2)
Габаритные размеры (3)
100 В120 В

60 с2 с
кВтл.с.ААкВАВтААА
Однофазное напряжение питания: 100…120 В 50/60 Гц, Для трехфазных двигателей 200/240 В
0,180,25651181,42,12,3
ATV12H018F1
1C1
0,370,511,49,31,9292,43,64
ATV12H037F1
1C1
0,75118,915,73,3484,26,36,9
ATV12H075F1
2C1
ДвигательСетьAltivar 12
Мощность (1)Линейный токПолная мощностьРассеиваем. мощность при номин.токеНоминальный ток lnМакс. переходный ток в течениеАртикул (2)
Габаритные размеры (3)
200 В240 В

60 с2 с
кВтл.с.ААкВАВтААА
Однофазное напряжение питания: 200…240 В 50/60 Гц, Для трехфазных двигателей 200/240 В
0,180,253,42,81,2181,42,12,3
ATV12H018M2
1C2
0,370,55,94,92272,43,64
ATV12H037M2
1C2
0,550,7586,72,8343,55,35,8
ATV12H055M2
1C2
0,75110,28,53,5444,26,36,9
ATV12H075M2
1C2
1,5217,814,96,2727,511,212,4
ATV12HU15M2
2C2
2,232420,28,493101516,5
ATV12HU22M2
2C2
ДвигательСетьAltivar 12
Мощность (1)Линейный токПолная мощностьРассеиваем. мощность при номин.токеНоминальный ток lnМакс. переходный ток в течениеАртикул (2)
Габаритные размеры (3)
200 В240 В
60 с2 с
кВтл.с.ААкВАВтААА
Напряжение трехфазного питания: 200…240 В 50/60 Гц, Для трехфазных двигателей 200/240 В
0,180,2521,70,7161,42,12,3
ATV12H018M3
1C3
0,370,53,631,2242,43,64
ATV12H037M3
1C3
0,7516,35,32,2414,26,36,9
ATV12H075M3
1C3
1,5211,19,33,9737,511,212,4
ATV12HU15M3
2F3
2,2314,912,55,285101516,5
ATV12HU22M3
2F3
341915,96,69412,218,320,1
ATV12HU30M3
3F3
45,523,819,98,312816,72527,6
ATV12HU40M3
3F3
(1)Эти номиналы мощности соответствуют частоте коммутации 4 кГц, в продолжительном режиме работы. Частота коммутации регулируется от 2 до 16 кГц. Выше 4 кГц, привод понизит частоту коммутации, если возникнет значительное повышение температуры. Повышение температуры обнаруживается датчиком в силовом модуле. Тем не менее, если требуется продолжительная непрерывная работа на частоте выше 4 кГц, необходимо снизить номинал:
• 10% снижения для 8 кГц
• 20% снижения для 12 кГц
• 30% снижения для 16 кГц
(2)Описание номера по каталогу, пример: ATV12HU15M3 (ATV12: Altivar 12; H: прибор с радиатором; U15: номинальная мощность, M3: номинальное напряжение)
(3)Описание габаритов

2

F

3
Возможные значения1физический размер 1Возможные значенияFПлоскийВозможные значения1
100 V 1 фаза
2
физический размер 2
CКомпактный2
200 V 1 фаза

3
физический размер 3
3
200 V 3 фаза

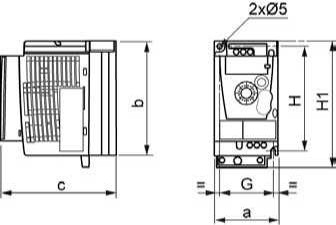

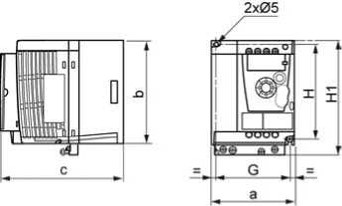

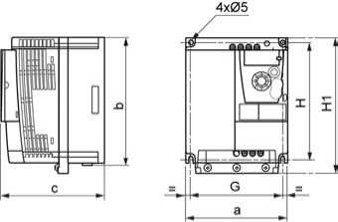

Габаритные размеры и вес Altivar 12
ATV12H018F1, 018M2, 037F1, 037M2, 037M3, 018M2, 018M3, 055M2, 075M2
ATV12H
a мм
b мм
c мм
G мм
H мм
H1 мм
O мм
Под винты
Масса, кг
018F1 018M2 018M3
72
142
102,2
60
131
143
2 х 5
M4
0,7
037F1 037M2 037M3
72
130
121,2
60
120
143
2 х 5
M4
0,8
055M2 075M2 075M3
72130131,2601201432 х 5
M4
0,8
ATV12H075F1, U15M2, U22M2, U15M3, U22M3
ATV12H
a мм
b мм
c мм
G мм
H мм
H1 мм
O мм
Под винты
Масса, кг
075F1
105
130
156,2
93
120
142
2 х 5
M4
1,3
U15M2 U22M2
105
130
156,2
93
120
142
2 х 5
M4
1,4
U15M3 U22M3
105
130
131,2
93
120
143
2 х 5
M4
1,2
ATV12HU30M3, U40M3
ATV12H
a мм
b мм
c мм
G мм
H мм
H1 мм
O мм
Под винты
Масса, кг
U30M3 U40M3
140
170
141,2
126
159
184
4 х 5
М4
2,0
Монтаж Altivar 12
Установите устройство вертикально, с отклонением не более ± 10°. Запрещается устанавливать ПЧ рядом с нагревательными элементами. Оставьте достаточно места, чтобы воздух, необходимый для охлаждения устройства, мог циркулировать снизу вверх. Свободное пространство перед устройством: ≥ 10 мм. Рекомендуется устанавливать преобразователь на поверхности, рассеивающей тепло.

Типы монтажа
При использовании этих типов монтажа ПЧ можно использовать при температуре окружающего воздуха до 50°C, при частоте коммутации 4 кГц. Для приводов без вентиляторов нужно снизить при этом номинал.

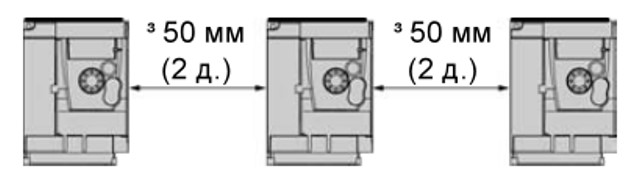

1. Свободное пространство ≥ 50 мм с каждой стороны, защитные пленки с вентиляционных отверстий не сняты. Монтаж типа А подходит для работы привода при температуре окружающего воздуха не выше 50°C.
2. Приводы монтируются в ряд, защитные пленки с вентиляционных отверстий сняты

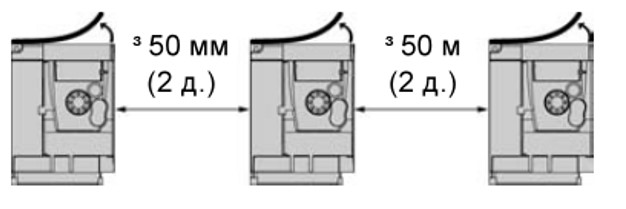

3. Свободное пространство ≥ 50 мм с каждой стороны. При температуре окружающего воздуха выше 50°C защитные пленки с вентиляционных отверстий должны быть сняты.

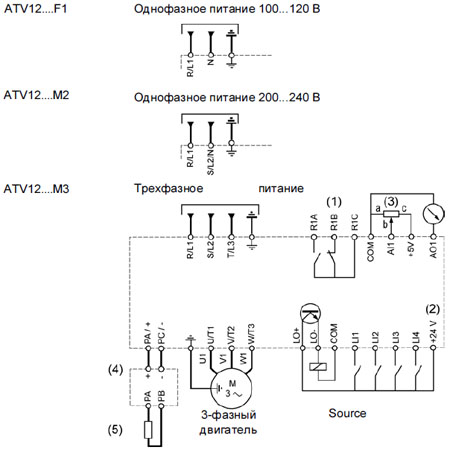

Общая схема соединений Altivar 12
(1) Контакты реле R1 для дистанционной индикации состояния ПЧ.
(2) Внутренний источник + 24 В ---. Если используется внешний источник (максимум 30 В ---), соедините 0 В источника с клеммой COM , и не используйте клемму + 24 В --- на приводе.
(3) Потенциометр, ном. по кат. SZ1RV1202 (2.2 кОм), VW3A58866 или сходный (максимум 10 кОм).
(4) Внешний тормозной модуль VW3A7005 поставляется на заказ
(5) Внешний тормозной резистор VW3A7●●● (на заказ) или другой приемлемый. Номиналы резисторов см. каталог.
Примечание:
• установите помехоподавляющие цепочки на всех индуктивных цепях вблизи привода или включенных в ту же сеть (реле, контакторы, электромагнитные клапаны и т.д.);
• клемма заземления (зеленый винт) находится на клеммнике справа (у ПЧ ATV11 она была слева) см. наклейку.
